怎么才能做好产品结构设计
【导读】 产品结构设计牵涉到多个学科,机械,材料,力学,美学,机构,热学等等,还有基本的电子电路电工知识,这些都要在产品设计过程中累积,今天,小编就如何做好产品结构设计给大家做个分享。
怎么才能做好产品结构设计
一般的产品结构设计师会拿到一个造型文件。里面是实心的。初学的产品结构设计师往往觉得无从下手。
有人说分拣是工业设计师的职责，我觉得这样会束缚工业设计师的创新思维。而且我经历的几家公司没有见到工业设计师分件的。而且有的工业设计师分件出来不能开模，反而影响发挥。工业设计师只要给予颜色和表面处理、加上美工线的地方，结构设计师在工业设计的过程中保持沟通，做出来的产品就是符合分件原理的。

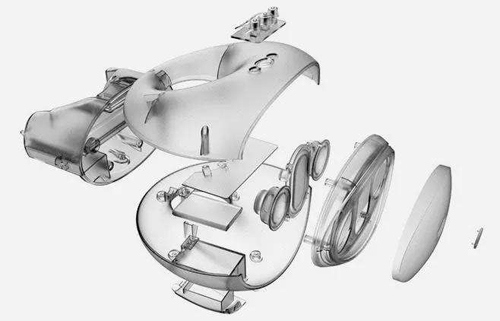

所谓分件，就是根据造型的特点给与分件，再加上产品的性能特点进行分件。
分件要掌握的知识涉及到分模，也不需要去特别深刻去了解模具上的那种分模。只需要分件完成后能达到外观的工艺要求，而且分成的每一个零件，模具能够实现批量化生产，而且模具不是特别复杂。
分件完成后，我们就要设计产品内部的结构。这个我们产品结构设计最重要的能力了。
为什么这样讲，因为你设计的结构体现了你的设计思路，设计是否合理，是否能够满足产品的性能要求和模具批量化、生产组装批量化的要求。好看不能实现批量化也就是个锤子。
因为我设计非运动机构的多一些，运动机构涉及的稍微少一些。如果涉及运动机构多一些，还需要你能进行相关的模拟分析。
这里的要准备的结构设计知识有很多，首先你得有清晰的思路。这个思路体现在对产品的结构设计思路、模具的基本结构、产品的认证要求、产品的性能要求、产品的表面处理等等。
这个里面我觉得最重要的是产品的结构设计思路体现在：产品怎么选材、怎么设计合理，怎么满足产品的性能要求，怎么设计产品的成本最合理、产品怎么装。
产品怎么选材就是一个学问，首先你得对产品材料的物性比较了解。选择不同的材料，有不同的成本，这个可以查得到的。不同的材料还有不同的设计壁厚、设计boss柱等等。
产品怎么设计合理，这个话题太宽泛了，怎么说，什么时候设计防呆什么时候可以不用设计防呆。还有产品怎么定位。设计什么样子的联接方式合理，在有的产品设计卡扣的地方就不用设计螺钉联接。有的地方又必须设计螺钉联接，比如要受力，比如要密封。还有点的螺钉联接不能是自攻螺钉联接，必须是机械螺钉联接，因为要防止塑胶老化导致的螺钉松动从而导致产品性能和安全性能发生变化，这个是致命的。我们产品的定位、联接、限位要区分的很清楚，不能弄混。而且在设计的过程要考虑国家安规认证的要求，pcb的强弱电分离机一些焊点的安规距离，要考虑模具的出模是否合理，比如有的卡扣可以利用插穿的方式，就不要利用斜顶出模。。。这里要多看别人的设计，没什么大不了的，学习别人的设计能够让自己少走很多弯路。
怎么满足产品的性能要求。这个要不断积累自己的经验，要自己亲自用心，用设计的角度去使用产品，去体验产品。然后在各个过程中怎么去把设计做好。比如我们现在流行的空气净化器。这个里面就涉及到噪音，怎么降噪就是产品的性能要求。这个我们可能会用到风道设计、还有一些隔音措施。
怎么设计成本，这个我在前面的文章有写过，这个就不多说的。我总结的的就一句话，设计过盈就是浪费成本。一个产品定位使用2~3年，就几百块，没必要用非常好的材料和相关的配置。
产品怎么装的问题，其实就是检验你的产品是否能够实现批量化组装了。模具能够实现批量化是一个基本的要求。生产线的员工经常会抱怨研发人员的设计，因为一个设计会让他们很吃力。比如一个螺丝过孔的导向、比如设计的排气等等。
做好产品结构思路与规则
一、恰当的选用材料
所有的产品均是有材料组成的，于设计产品的时，最先要考量的是材料的选用，材料不但决定了产品的功能，也决定了产品的价格，如何恰当的选用材料呢？
1、依据产品的应用场所来选取
有所不同的应用场所对于产品的材料需求是绝不一样的，举几个例子来解释。
假如应用作食品行业，产品材料便应当采用无毒无味、耐低温、耐高温，而且无添加色的材料，比如饮料瓶子选用PET，食品包装袋采用PP\PE等，饮水用的杯子材料采用PP、PC等。
2、依据产品的市场定位来选取
于设计产品以前，产品的市场定位亦会对于材料的选用造成影响。产品质量分高档、中档以及低档，不同档次的产品匹配不同的市场。高档的产品于材料采用之上优之中选优，中档的产品材料性能尚可，低档产品于材料采用之上便尽量减少成本。
3、依据产品的功能能来选取
产品功能有所不同，材料采用亦不一样。有些产品具有运动功能，运动便必然造成磨损，因此于材料采用之上要考量耐磨，耐磨材料有很多，如大部分金属材料通常均耐磨，耐磨的塑料材料如PA、POM，橡胶材料如天然橡胶等。
4、根据公司的要求来选取
每个公司均有自己的供应商，包括材料供应商。同一一种产品，符合产品设计需求的材料有好几种，价格不同 ，因而采用哪一种材料便要看公司的具体情况来考量。
二、采用恰当的结构
产品结构设计绝不是越复杂越好，恰恰相反，于符合产品功能的前提之下，结构越简单越好，越简单的结构在模具制作上就越容易，越简单的结构在生产装配上就越轻松，发生的问题也会更少。
