模具如何设计碰穿

【导读】 模具设计中的碰穿是指,型芯的一面平行的碰到型腔的一面,让塑料填充不了这部分,使其穿掉,简单地理解为,碰穿就是垂直于成型零件的运动方向,而插穿就是平行于成型零件的运动方向,下面,小编就两者的区别给大家做个说明。

模具如何设计碰穿

碰穿是指当成型零件如：前模仁，后模仁，抽芯它们之间在合模之后紧密相贴的面垂直或者是大概垂直于成型零件的运动方向的时候，这种情况就可以叫做碰穿。

简单地理解为，碰穿就是垂直于成型零件的运动方向。

在模具设计当中，一般是同时能做碰穿和插穿的情况下，优先考虑设计成碰穿。因为碰穿好配模，而且插穿没配好模的情况下很容易产生飞边的缺陷。

模具设计插穿与碰穿有什么区别

想搞清楚碰穿插穿的区别，必须先了解什么是碰穿，什么是插穿。

碰穿是指当成型零件如：前模仁，后模仁，抽芯它们之间在合模之后紧密相贴的面垂直或者是大概垂直于成型零件的运动方向的时候，这种情况就可以叫做碰穿。

而插穿则是指指当成型零件如：前模仁，后模仁，抽芯它们之间在合模之后紧密相贴的面平行或者是大概平行于成型零件的运动方向的时候，这种情况就可以叫做插穿。

两者区别总结如下：

1、填充方式不同：插穿:型芯的一部分插入型腔的一部分的深度。碰穿:型芯的一面平行的碰到型腔的一面。

2、接触方式不同：插穿，两型芯斜面接触。碰穿，两型芯正面接触的。

3、应用范围不同：模具设计插穿应用范围广泛。碰穿相对来说差一些。

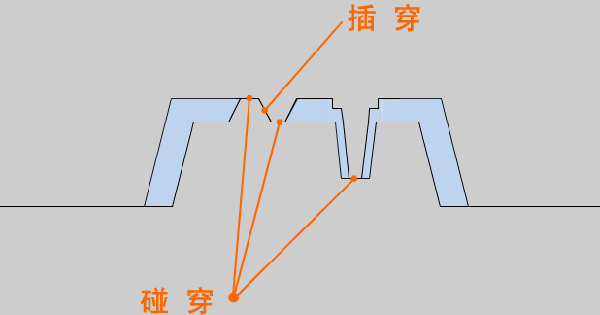

如果看文字不清楚的话，请看一下下面的这张图片，相信都可以搞明白。

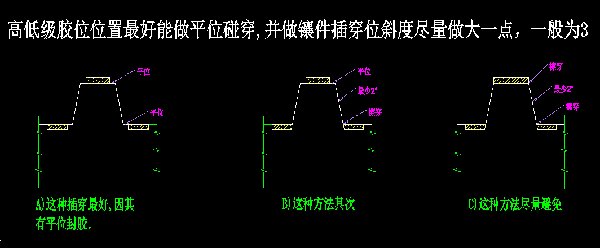

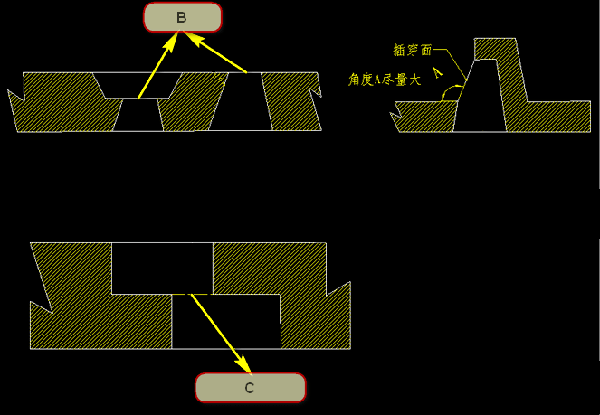

如上图所示：A处即为插穿，并且A的角度要尽量大些，不容易打滑，配模也好配，如果角度为90度，那么，如果加工有误差，那个插面很容易撞坏，从而产生飞边，毛刺；B和C处都是碰穿面，在模具设计时尽量多设计成这种，在没有办法的情况下才设计成A处的插面。
