塑料产品结构设计注意事项

【导读】 工作中,我们做塑料产品结构设计需要注意:1.根据功能和用途定义材料;2.确定大方向,即主拔模方向;3.壁厚近可能保持均匀,结构的设计是很灵活的,要逐步去积累经验,满足功能,结构简单等,下面,我们就具体了解下吧！

塑料产品结构设计注意事项

1、在选料方面需考虑：

（1）塑料制品的使用环境，如耐温、耐寒、食品卫生、耐磨等；

（2）塑料的物理机械性能，如强度、刚性、韧性、弹性、吸水性以及对应力的敏感性等；

（3）塑料的成型工艺性，如流动性、结晶速率，对成型温度、压力的敏感性等；

（4）塑料制品在成型后的收缩情况，变形情况等。

2、在制品形状方面 能满足使用要求，有利于充模、排气、补缩，同时能适应高效冷却硬化（热塑性塑料制品）或快速受热固化（热固性塑料制品）等。

3、在模具方面 应考虑它的总体结构，尽量达到简化模具的要求，特别是抽芯与脱出制品的复杂程度。同时应充分考虑模具零件的形状及其制造工艺，以便使制品具有较好的经济性。

4、在成本方面 要考虑注射制品的原料价格、注塑产能、使用寿命和更换期限，尽可能降低成本。

塑料产品结构设计要点与技巧

1、胶厚（胶位）：

塑胶产品的胶厚（整体外壳）通常在0.60-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

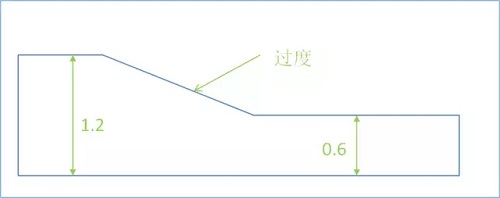

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需过度不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶， 有外观面的地方胶厚不能低于0.6。

2、加强筋（骨位）：

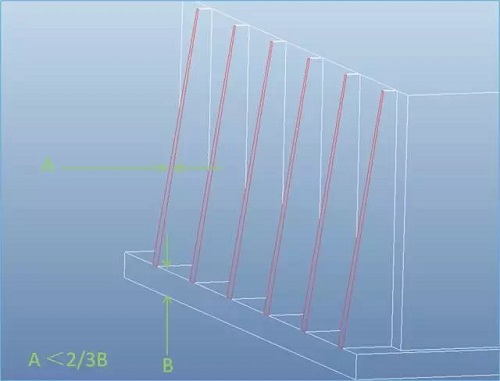

塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），或者做单边0.25的落差，高度较矮时可不做斜度，但是结构配合面则必须拔模。

3、脱模斜度：

塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。出模斜度通常为0.5-8度，常取3度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

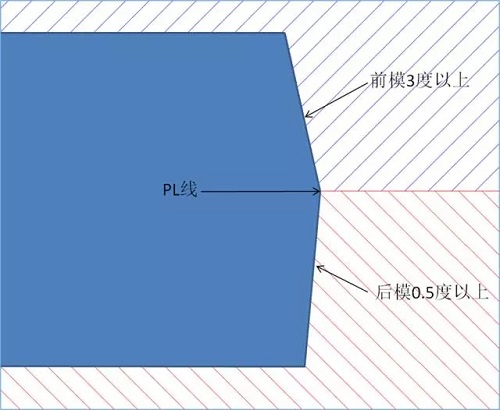

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

外观面如果做喷油就需要做3度以上，如果是素材或晒纹，则要5-8度。

4、圆角（R角）：

塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。外观面最小R通常大于0.1，一般做0.2-0.3以上。

5、孔：

从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，一般壁厚2.0则开孔在0.6以上，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

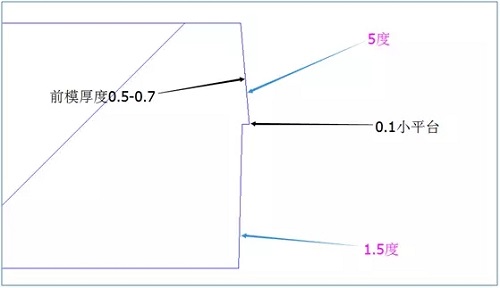

孔内根据上图方式拔模，PL分型处，后模小平台设计0.1以上，防止成型跑毛边。

6、凸台（BOSS）：

凸台通常用于两个塑胶产品的轴－孔形式的配合，或自攻螺丝的装配。当BOSS不是很高而在模具上又是用司筒顶出时，其可不用做斜度。当BOSS很高时，通常在其外侧加做十字肋（筋），该十字肋通常要做1-2度的斜度，BOSS看情况也要做斜度。当BOSS和柱子上下（或另一BOSS）配合时，其配合间隙通常取单边0.05-0.10的装配间隙，以便适合各BOSS加工时产生的位置误差。

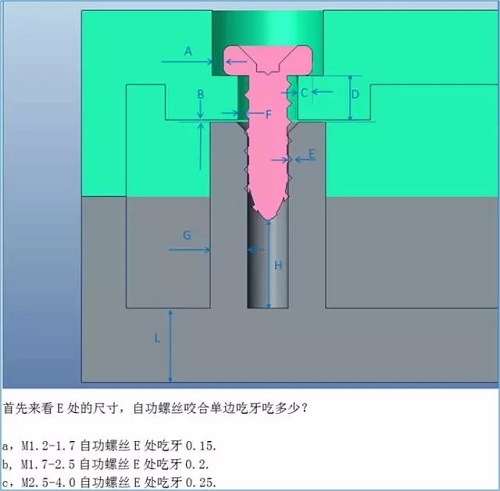

当BOSS用于自攻螺丝的装配时，其内孔要比自攻螺丝的螺径单边小0.2-0.5，以便螺钉能锁紧。如用M3.0的自攻螺丝装配时，BOSS的内孔通常做Ф2.50-2.70。

7、嵌件：

把已经存在的金属件或塑胶件放在模具内再次成型时，该已经存在的部件叫嵌件。当塑胶产品设计有嵌件时，要考虑嵌件在模具内必须能完全、准确、可靠的定位，还要考虑嵌件必须与成型部分连接牢固，当包胶太薄时则不容易牢固。还要考虑不能漏胶。

8、产品表面纹面：

塑料产品的表面可以是光滑面（模具表面省光）、火花纹（模具型腔用铜工放电加工形成）、各种图案的蚀纹面（晒纹面）和雕刻面。当纹面的深度深、数量多时，其出模阻力大，要相应的加大脱模斜度。

9、文字：

塑料产品表面的文字可以是凸字也可以是凹字，凸字在模具上做相应的凹腔容易做到，凹字在模具上要做凸型心较困难。但是字体要做亮面，就必须做凹字，一般深度在0.2-0.5左右。

10、螺纹：

塑胶件上的螺纹通常精度都不很高，还需做专门的脱螺纹机构，对于精度要求不高的可把其结构简化成可强行脱模的结构。

11、支撑面：

塑胶产品通常不用整个面做支撑面，而是单独做凸台、凸点、筋做支撑。因塑胶产品很难做到整个较大的绝对平面，其容易变形翘曲。
