一般电子产品结构设计顺序

【导读】 电子产品的形成也和其他产品一样,须经历新产品的研制、试制试产、测试验证和大批量生产几个阶段,才能进入市场和到达用户手中,在产品形成的各个阶段,都有工艺技术人员参与,解决和确定其中的工艺方案、生产工艺流程和方法。

一般电子产品结构设计顺序

电子设备结构设计和生产工艺的任务就是以结构设计为手段，保证所设计的电子设备在既定的工作环境条件和使用要求下，达到技术条件所规定的各项指标，并能稳定可靠地完成预期功能，即保证电子设备的可靠性。

根据产品的技术指标和使用条件，整机结构设计应包括以下几方面内容：

1、总体方案设计

具体包括：

（1）分机或单元的划分与总体布局。

（2）各分机或单元的技术指标分配。

（3）可靠性分析与设计。

（4）环境条件分析和使用要求分析。

（5）可维修性的结构考虑和机电连接考虑。

（6）机箱、机柜的统一性设计、造型设计及确定主要尺寸。

2、分机或单元结构设计

具体包括：

（1）元器件、零部件排列和布线，印制电路板设计。

（2）电磁兼容设计。

（3）元器件散热及机械传动系统的布置等。

（4）各分机或单元之间的协调性设计。

3、整机防护设计

具体包括：

（1）散热系统的设计。

（2）减振缓冲系统的设计。

（3）三防(防潮、防霉、防盐雾)措施的选择和设计等。

（4）防护设计不仅应在整机设计中考虑，在分机和单元结构设计中也应考虑。

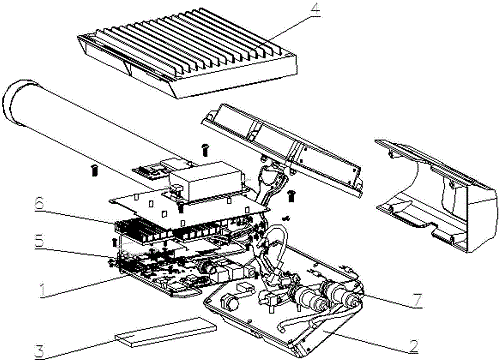

4、典型机械结构件设计

具体包括：

（1）根据技术要求和所选定的结构形式确定整机或分机(插箱)的机架、底座和面板结构。

（2）进行刚强度分析或计算，周密地考虑可维修性及其设计，进行造型、色彩设计。

（3）各种附件设计等。

（4）人机工程设计，以便于安装、调试和操作、维护。

5、机电连接设计

具体包括：

（1）分机或单元之间、整机与外部设备及电源之间、分机与天线之间的机电连接形式和安排。

（2）连接元器件的选择。由于连接元器件对保证产品正常工作有重要的作用，因此在整机结构设计时，必须做到连接可靠，不引入干扰，装卸方便。

6、整机布线设计

具体包括：

（1）根据不同类型的整机电路结构及其组合设计的特点，从整机接口出发，按单向性布线的原则，合理完成接口、印制板组装件、母板、面板元器件及部件之间的导线布线、走线路径与连接关系设计。

（2）确保导线束的绑扎、辐射、弯曲、分支及其焊接及加固所需的空间、面积、距离与间隙。

（3）形成“整机导线走线图”和“导线接点表”，保证整机导线及导线束的走线与安装。

电子产品设计的两大基本原则

电子产品的实用性普及是一个从缓慢到快速的过程，在这个加速度的过程中实用性的电子产品涉及到的消费群体数量快速膨胀。但企业在进行电子产品设计时不仅仅只关注产品浅层面的一些问题，还需要对产品的性能及外观的平衡性，电子产品的用户接受程度等方面来进行考量，因此在信誉好的电子产品设计中设计人员需要注意以下两大基本原则。

1、美观性和实用性的统一原则

在电子产品刚刚出现的初期，电子产品独特的功能就是其最吸引消费者的点，但随着各类电子产品加速度发展中的大量出现，电子产品设计人员在产品设计时还需要根据消费者的喜好来对产品的美观性进行设计，电子产品设计师还需要在产品外观和产品的实用性之间进行平衡，否则只有外观精美而没有实际突出功能的产品，和功能突出但外观却无法吸引消费者的产品，都一样无法在这个竞争日益激烈的市场脱颖而出。

2、智能化和人性化的统一原则

电子产品智能化已经成为了电子产品的一个明确的发展趋势，口碑好的电子产品设计师大多数都在考虑如何提升自身产品的智能化程度。无论什么电子产品都需要有客户使用才能得到发展空间，让客户使用中更加方便才能赢得客户的购买欲望。因此电子产品的智能化和人性化都是非常重要的指标，在电子产品设计之初就应当遵循将两者统一化的原则。
